CERES路由器TR069管理模式分析

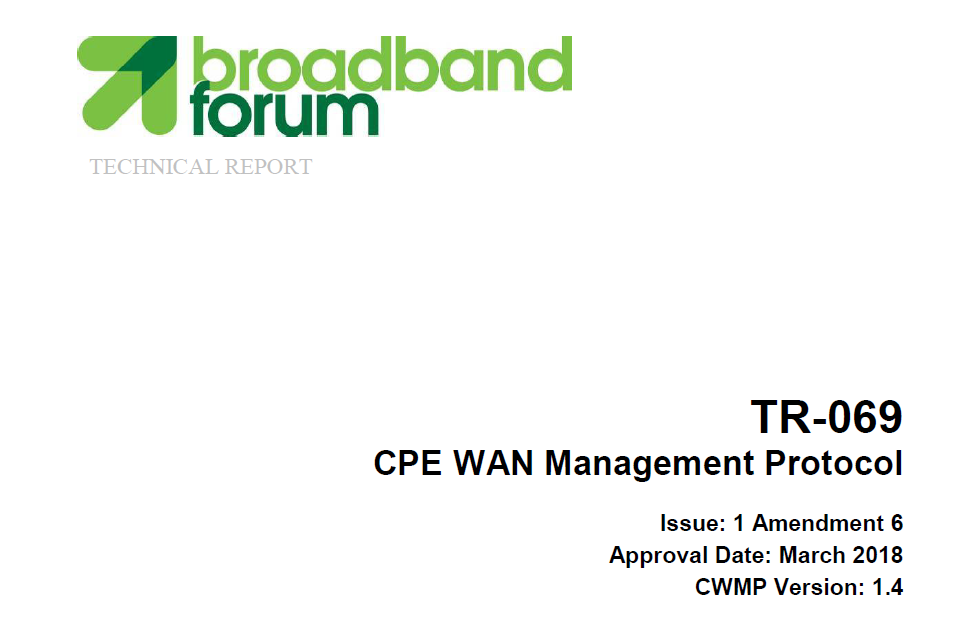

首先，让'；让我们先解释一下什么是TR069。TR-069是DSL论坛（现更名为宽带论坛，官方网站：https://www.broadband-forum.org)，其全名为；CPE广域网管理协议；。它为下一代网络中家庭网络设备的管理和配置提供了通用框架和协议，并用于从网络侧远程和集中管理家庭网络中的网关、路由器和机顶盒等设备。这些设备需要通过管理界面进行配置或诊断，无论它们是在安装开始时，还是在以后的操作中业务配置发生变化时，或者需要维护故障时。

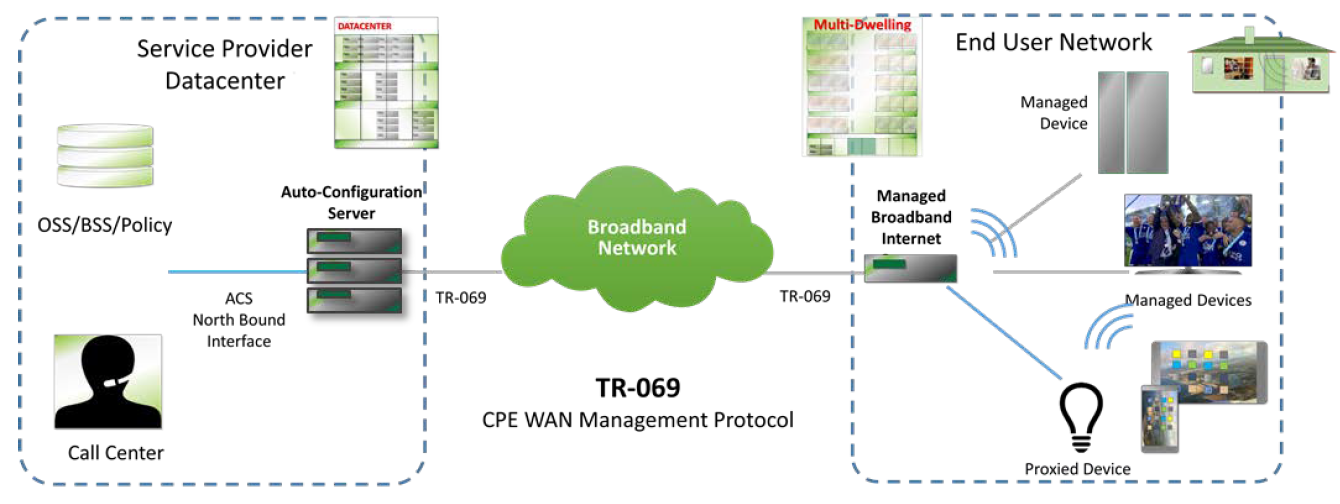

TR-069的出现是为了解决大量终端的配置管理和维护问题。在TR-069定义的框架中，主要有两种类型的逻辑设备：托管用户设备和管理服务器（ACS）。在家庭网络环境中，需要从网络侧配置和管理的设备通常是与运营商的服务直接相关的设备，例如路由器。所有与用户设备相关的配置、诊断、升级等任务均由统一管理服务器ACS完成。其TR069管理架构的网络拓扑图如下：

对于无线路由器设备，TR-069管理方法主要完成以下四个方面的工作：

1。用户设备的自动配置和动态服务配置。对于ACS，每个用户设备都可以在协议中标记自己（例如型号、版本等）。根据可配置规则，ACS可以向特定用户设备或特定用户设备组发布配置。CPE可以在其通电后自动请求ACS中的配置信息，并且ACS也可以在需要的任何时间主动启动配置。通过此功能，可以；“零配置安装”；可以实现用户设备的功能，也可以从网络侧控制业务参数的动态变化。

2. 管理用户设备的软件和固件。TR-069协议提供管理和下载用户设备中的软件和固件的功能。ACS可以识别用户设备的版本号，决定是否远程更新用户设备的软件版本，并知道更新是否成功。

3. 监控用户设备的状态和性能。TR-069定义了ACS监控用户设备状态和性能的方法。它包括一些通用性能参数，可以反映用户设备的当前工作状态。此外，还提供了标准语法，操作员可以定义其他参数。

4. 通信故障的诊断。TR-069还定义了客户自我诊断和报告的能力。例如，在ACS的指示下，客户端可以通过ping或其他方式检查客户端与网络服务提供商之间的连接和带宽，测试结果返回ACS。通过这种方式，操作员可以简单地定位用户报告的设备故障，并通过在远程端操作进行相应处理。

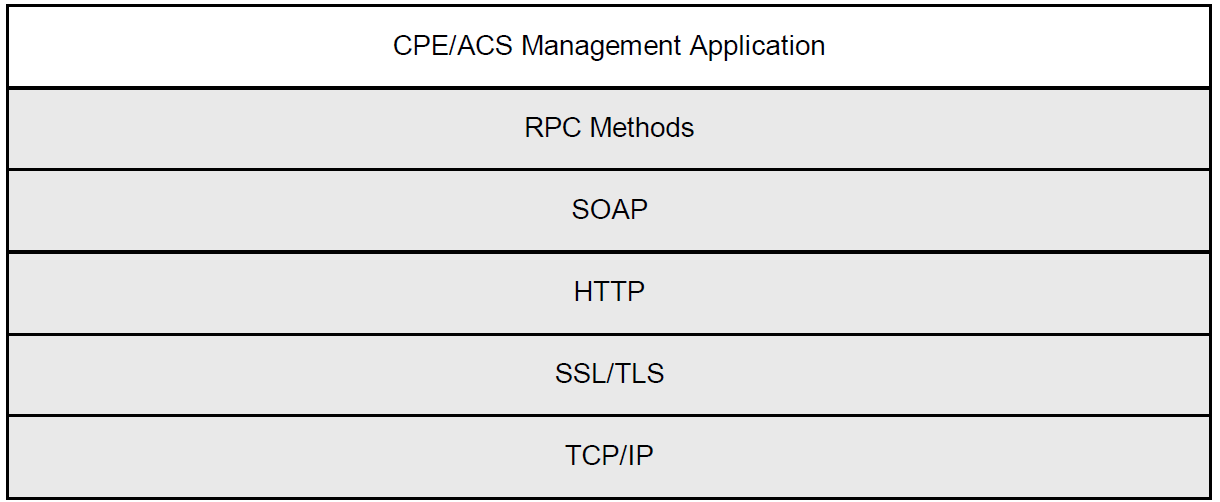

TR-069管理协议的架构如下图所示：

CERES开发和销售的路由器产品根据不同客户的需求集成了TR069配置管理功能，开发并适应客户关心的标准TR069管理节点，能够满足ISP和MSO客户的管理需求。下图显示了CERES的TR069路由器的部分管理节点和配置页面。

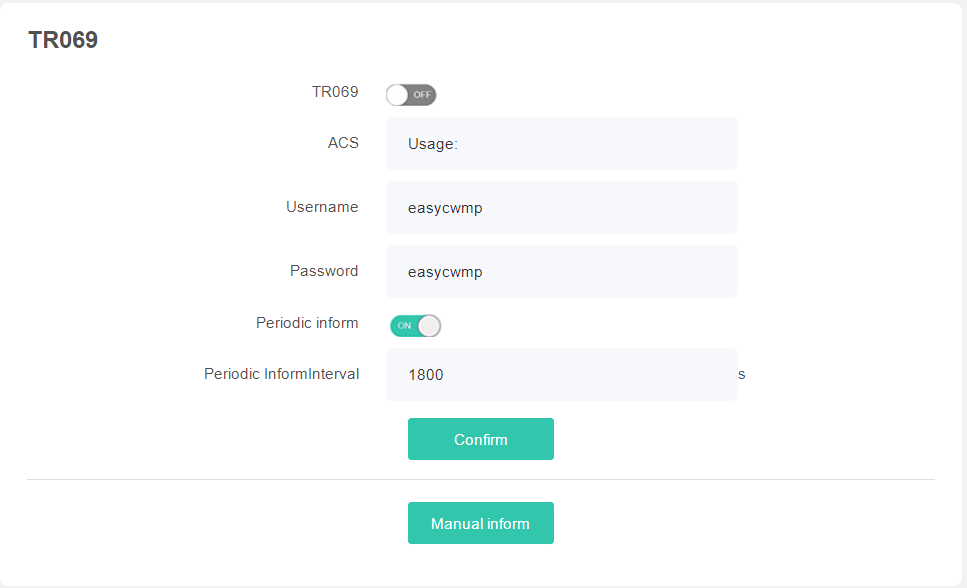

该图显示CERES路由器TR069管理页面

，如图所示：CERES路由器TR069管理节点的部分。
